フレキシブル加工ヘッド
米国Haas Laser Technology社のレーザー切断/溶加工ヘッドをご提供します。
モジュールタイプとなっており、コリメート部、ビームベンディング部、集光レンズ部、ノズル部など各パーツを組み合わせて構成されております。フルシステムでのご提案から、既存システムへの組込提案まで可能です。お気軽にお問い合わせください。

                       メーカーHPはこちらから
レーザー切断/溶接ヘッド一覧
0〜500W用レーザー切断/溶接ヘッド
500W〜10kW用レーザー切断/溶接ヘッド
1〜10kW用レーザー切断/溶接ヘッド
熱レンズ効果補正集光レンズ
  ※ヘッドにはハイトセンサー、アッテネータ、ホモジナイザなど組込可能です。
      カスタマイズのご依頼は こちらよりお問い合わせください

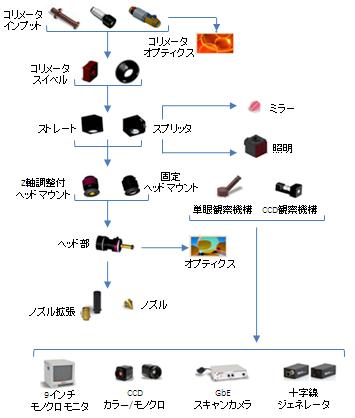

 ■ 0〜500W用レーザー切断/溶接ヘッド

各画像をクリックすると詳細ページにジャンプします。

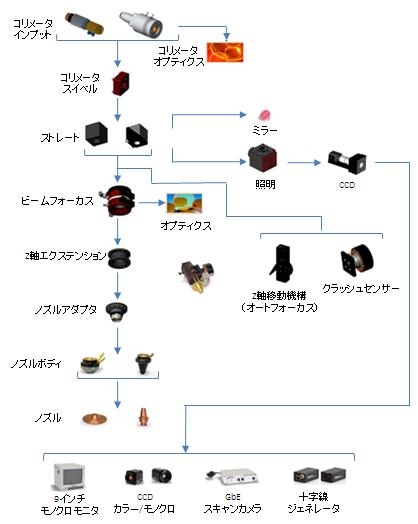

 ■ 500W〜10kW用レーザー切断/溶接ヘッド

各画像をクリックすると詳細ページにジャンプします。

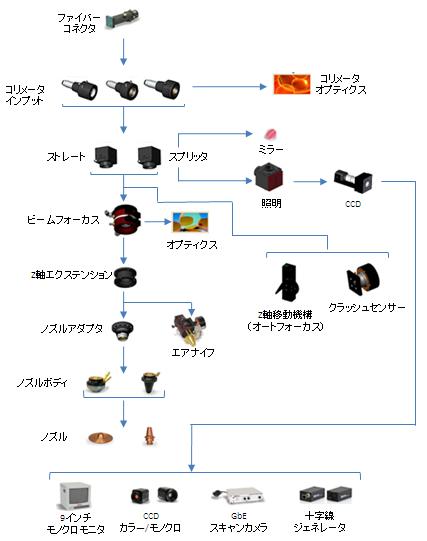

 ■ 1〜10kW用レーザー切断/溶接ヘッド

各画像をクリックすると詳細ページにジャンプします。



 ■ 熱レンズ効果補正レンズ

熱レンズ効果補正レンズは高出力レーザ用コリメータ、集光レンズの熱レンズ効果をパッシブに補正し、レーザー切断/溶接の品質を改善します。

                                White Paperダウンロード
  【特徴】
   最大パワー20kW
   上記全ての加工ヘッドモデルに対応
   温度安定の時間が必要ありません
   カスタマイズ対応可能


型番 開口径 タイプ 焦点距離
TLCYD-25000-023-QZ-SYA 25mm Recol. 23.9mm
TLCYD-25000-060-QZ-SYA 25mm Recol. 60mm
TLCYD-25000-100-QZ-SYA 25mm Recol. 100mm
TLCYT-25034-050-SYA 25mm Focus 50mm
TLCYT-25034-060-SYA 25mm Focus 60mm
TLCYD-25034-080-SYA 25mm Focus 80mm
TLCYD-25034-100-SYA 25mm Focus 100mm
TLCYD-25034-150-SYA 25mm Focus 150mm
OYG-25032-XXX-FS-SYA 25mm 保護ガラス
14 bar max
---
TLCYD-25000-060-QZ-SYA 38mm(25) Recol. 60mm
TLCYD-25000-100-QZ-SYA 38mm(25) Recol. 100mm
TLCYD-38000-120-QZ-SYA 38mm Recol. 120mm
TLCYD-38000-160-QZ-SYA 38mm Recol. 160mm
TLCYD-38XXX-120-SYA 38mm Focus 120mm
TLCYD-38XXX-160-SYA 38mm Focus 160mm
TLCYD-38XXX-200-SYA 38mm Focus 200mm
TLCYD-38XXX-250-SYA 38mm Focus 250mm
TLCYD-38XXX-300-SYA 38mm Focus 300mm
TLCYD-38XXX-500-SYA 38mm Focus 500mm
OYG-38095-XXX-FS-SYA 38mm 保護ガラス
25 bar max
---
TLCYD-25000-100-QZ-SYA 50mm (25) Recol. 100mm
TLCYD-38000-120-QZ-SYA 50mm(38) Recol. 120mm
TLCYD-50000-160-QZ-SYA 50mm Recol. 160mm
TLCYD-50000-200-QZ-SYA 50mm Recol. 200mm
TLCYD-50XXX-120-SYA 50mm Focus 120mm
TLCYD-50XXX-160-SYA 50mm Focus 160mm
TLCYD-50XXX-200-SYA 50mm Focus 200mm
TLCYD-50XXX-250-SYA 50mm Focus 250mm
TLCYD-50XXX-300-SYA 50mm Focus 300mm
TLCYD-50XXX-500-SYA 50mm Focus 500mm
OYG-50095-XXX-FS-SYA 50mm 保護ガラス
25 bar max
---
 Recol: コリメータ     Focus: 集光レンズ
