ビームプロファイラBEAM PROFILER

  HOME取扱製品測定機>ビームプロファイラ

ビーム計測装置
DUV〜THz、nW〜kWレンジの幅広い製品ラインナップがございます。
ビーム計測はISO11146-3のベースライン補正機能を採用しており、非常に高精度で信頼性の高いビームプロファイリングが可能です。
モデル選定のお手伝いから導入後のサポートまで全てお任せください。

ビーム計測装置一覧
CCDカメラ式ビームプロファイラ(190nm〜1100nm)
CCDカメラ式ビームプロファイラ(13〜355nm, 1.06um〜3000um)
CCDカメラ式ビームプロファイラ(900〜1700nm)
スリットスキャン式ビームプロファイラ(190nm〜100um)
ハイパワーレーザ用スリットスキャン式ビームプロファイラ(190nm〜100um)
M2測定装置

      機種選定のご相談はこちらから

 CCDカメラ式ビームプロファイラ(190~1100nm)
 ※以下は代表的なレーザービームプロファイラ製品です。
   下記以外のビームプロファイラのお取り扱いもしておりますので、お気軽に
   お問い合わせください。
   SP907 SP928 SP300  USB LT665
(大口径)
 USB L11059
(大口径)

 波長帯域 190〜1100nm
ピクセルサイズ 7.38×7.38um 3.69×3.69um  3.69×3.69um  4.54×4.54um   9.0×9.0um
有効ピクセル数 964×724  1928x1448  1928x1448 2752×2192  4008×2672
最大ビーム径  7.1×5.3mm  12.5×10mm  35×24mm
最小ダイナミックレンジ  56dB  54dB  59dB
出力直線性 ±1%
再現性  ±2%
フレームレート
(12ビットモード)
23fps(※1)
13fps(※1)
 26fps(※1)
27fps(※1) 3.1fps(※1)
シャッタースピード 30us 31us   10us
ゲインコントロール 0〜24dB 0.8〜56dB  0.8〜56dB
 フォトダイオードトリガ  N/A
 サチレーションレベル  0.97uW/cm2   1.3uW/cm2 1.5uW/cm2
 最小シグナル 1.2nW/cm2  0.3nW/cm2  0.17nW/cm2
 ダメージ閾値  50W/cm2,  0.1J/cm2  0.15mW/cm2
 PCインターフェース USB3.0  USB 2.0
  ※1  フル解像度


 CCDカメラ式ビームプロファイラ(13〜355nm、1.06um〜3000um)
中赤外や遠赤外、テラヘルツ光源などの測定に最適なビームプロファイラです。
フェムト秒のような極短パルスのパルスレーザーからCWまで幅広いレーザーのビームプロファイルが測定可能です。
レーシック用エキシマレーザ、通信波長帯NIRレーザー、センシング用中赤外レーザー、CO2レーザー、テラヘルツ光源のビームプロファイル測定に最適です。


資料ダウンロードはこちらから

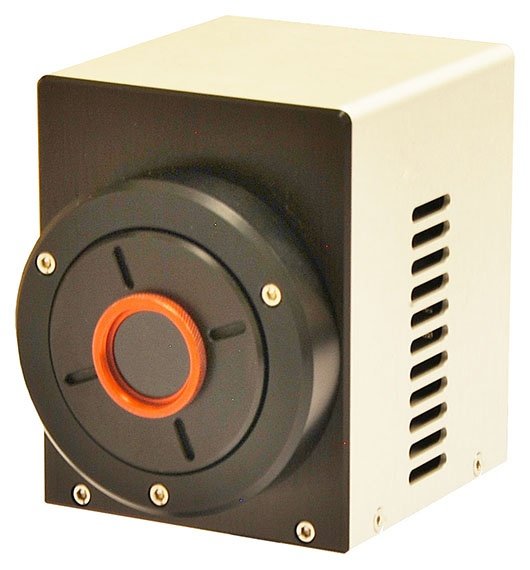

CCDカメラ式ビームプロファイラ(900〜1700nm)
近赤外の波長帯(900〜1700nm)での測定に最適なInGaAsカメラです。
一般的な室温環境で使用でき、BeamGageソフトウェアにて高精度で信頼性の高いビームプロファイルの測定が可能です。

資料ダウンロードはこちらから

スリットスキャン式ビームプロファイラ(190nm〜100um)
スリットが測定対象のビームを,通過することにより、ビーム径、ビーム位置、ビーム品質などのパラメータを測定します。
様々なディテクタを揃えており、紫外から100umを超えた赤外
の波長域をカバーします。またアパーチャサイズ、スリット幅もご用途に合わせてお選びいただけます。

資料ダウンロードはこちらから


ハイパワーレーザ用スリットスキャン式ビームプロファイラ(190nm〜100um)
銅製のスリットとドラムをもつパイロエレクトリックディテクタが装備されておりハイパワーレーザのビーム径、ビーム位置、ビーム品質測定に最適です。

資料ダウンロードはこちらから

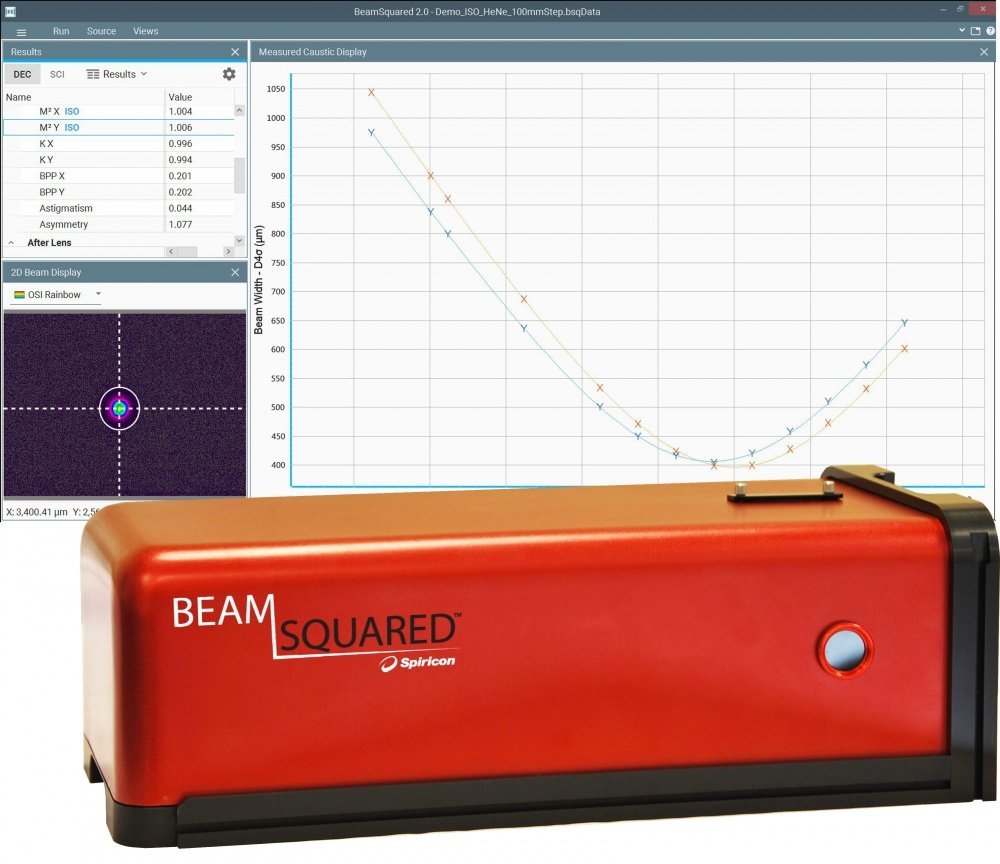

 M2解析装置  写真をクリックすると資料をダウンロードできます。

M2はレーザービームがシングルモードTEM00にどれだけ近いかを表すために用いられる値です。M2を知ることでどれくらい小さなビームウエストに集光できるかがわかります。
オフィール社のM2解析装置M200sはISO準拠の製品です。M200sの高速オプティカルトレインは固定レンズを使用し、ニアフィールドとファーフィールドの間で自動的にカメラを移動します。

 上記は取り扱い製品の一部です。
 まずはご相談ください。

           機種選定のご相談はこちらから
